Condensadores X2 e Y2 Guía técnica completa

Comprensión de los condensadores de seguridad en sistemas electrónicos

El diseño electrónico exige precisión, seguridad y confiabilidad. En el corazón de muchos sistemas eléctricos, Condensadores X2 e Y2 Jugar roles cruciales en la protección de los circuitos de la interferencia electromagnética (EMI) y garantizar la seguridad eléctrica. Esta guía integral explorará el intrincado mundo de estos condensadores especializados, ayudando a los ingenieros y diseñadores a realizar selecciones informadas de componentes.

Principios fundamentales de los condensadores X2 e Y2

¿Qué son los condensadores de seguridad?

Los condensadores de seguridad son componentes electrónicos especializados diseñados para:

• Suprimir la interferencia electromagnética

• Proporcionar aislamiento eléctrico

• Proteger los circuitos electrónicos sensibles

• Garantizar la seguridad del usuario en los sistemas eléctricos

Condensadores x2: exploración técnica detallada

Características del núcleo

Los condensadores X2 están diseñados para conexiones de fase a fase, ofreciendo:

• Alta resistencia a los transitorios de voltaje

• Supresión EMI efectiva

• Rendimiento robusto en entornos industriales

Escenarios de aplicación típicos:

1. Circuitos de suministro de energía

2. Sistemas de control de motor

3. Equipo eléctrico industrial

4. Redes de distribución de energía

Especificaciones técnicas

• Rango de voltaje: 250V - 440V AC

• Capacidad: 1 nf a 100 nf

• Estabilidad de la temperatura: -55 ° C a 125 ° C

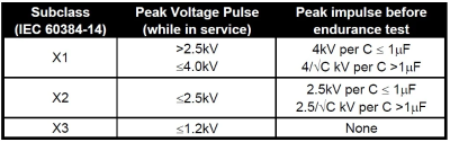

• Cumplimiento : IEC 60384-14 Estándar

Condensadores y2: soluciones de aislamiento crítico de seguridad

Características de diseño esenciales

Los condensadores Y2 se especializan en conexiones de fase a tierra, proporcionando:

• Aislamiento eléctrico crítico

• Protección de personal mejorada

• Corriente de fuga mínima

• Características operativas a prueba de fallas

Dominios de aplicación primaria:

1. Electrodomésticos para el hogar

2. Equipo médico médico

3. Electrónica de consumo

4. Sistemas de seguridad crítica

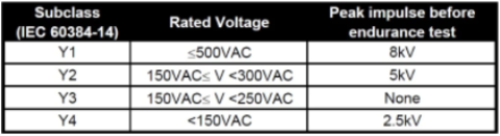

Parámetros técnicos

• Rango de voltaje: 250V - 500V CA

• Capacidad: 100 pf a 10 nf

• Corriente de fuga: <0.5 mA

• Rango de temperatura: -40 ° C a 110 ° C

Análisis comparativo: condensadores X2 vs Y2

Diferencias clave en el rendimiento eléctrico

Consideraciones de diseño prácticas

Seleccionando el condensador correcto

Factores críticos para la selección de componentes:

• Topología de circuito

• Requisitos de voltaje

• Condición ambiental

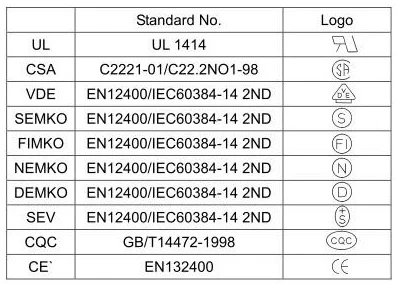

• Cumplimiento de estándares de seguridad

• Demandas de aplicaciones específicas

Ejemplos de implementación del mundo real

Sistema de control de motor industrial

Guión: Motor industrial 3 fases

• Implementación del condensador x2 :

  • Reduce EMI realizado por 20-30 dB

  • Mitiga transitorios de conmutación de voltaje

  • Mejora la fiabilidad general del sistema

Dispositivo de monitoreo de pacientes médicos

Guión: Sistema electrónico conectado al paciente

• Implementación del condensador Y2 :

  • Asegura la corriente de fuga del paciente <10 µA

  • Proporciona un aislamiento eléctrico robusto

  • Cumple con los estrictos estándares de seguridad médica

Metodología de selección avanzada

Flujo de trabajo de toma de decisiones

1. Analizar los requisitos completos del sistema

2. Evaluar las restricciones ambientales

3. Revisar las especificaciones estándar de seguridad

4. Realizar pruebas de simulación integrales

5. Validar el rendimiento del condensador en condiciones realistas

Tendencias tecnológicas emergentes

Futuro de los condensadores de seguridad

• Miniaturización

• Tecnologías de materiales mejoradas

• Estabilidad de temperatura mejorada

• Integración de monitoreo inteligente

Selección de componentes estratégicos

Elegir entre condensadores X2 e Y2 trasciende especificaciones técnicas simples. Requiere una comprensión holística de los requisitos del sistema, los protocolos de seguridad y las expectativas de rendimiento.

Recomendación clave: Priorice las pruebas integrales y la comprensión exhaustiva de las necesidades de aplicación específicas al seleccionar condensadores de seguridad.

Recursos de consulta de expertos

• Base de datos de estándares IEEE

• Especificaciones técnicas IEC

• Fabricante Detalles detallados
